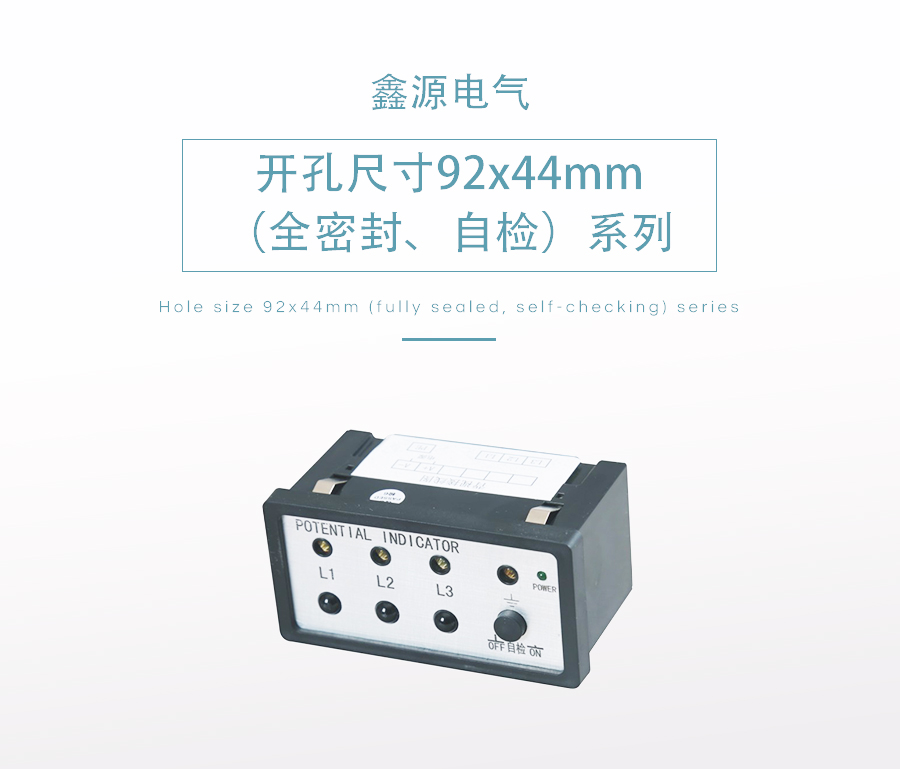

開孔尺寸92x44mm（全密封、自檢）系列
瀏覽量:
1000

開孔尺寸92x44mm（全密封、自檢）系列

產品編號
產品描述
參數

xinyuan



帶電顯示器選型表



序號

產品型號

發光元件

閉鎖工作電源
（V）

安裝孔尺寸
(mm×mm)

背視接線圖

適配電
容量

備注

X-78

DXN8D-7.2-40.5/T36A

超高亮
度發光
二極管

AC/DC：220、DC110

92×44

圖1

圖2

見表一

指示器采
用環氧樹
脂整體封
裝，能夠
滿足在惡
劣的鹽霧
環境下正
常工作

X-79

DXN8D-7.2-40.5/Q36A

圖3

X-80

DXN8D-7.2-40.5/T36D

DC：24   48

圖2

X-81

DXN8D-7.2-40.5/Q36D

圖3

X-82

DXN8D-12/ T36SA

AC/DC：220、DC110

圖2

20 pF

X-83

DXN8D-12/ Q36SA

圖3

X-84

DXN8D-12/ T36SD

DC：24   48

圖2

X-85

DXN8D-12/ Q36SD

圖3



適配電容量表(表一)



額定線電壓等級（kV）

3.6

7.2

12

24

40.5

適配傳感器電容量（pF）

180(±15)

150(±15)

115(±15)

20(±3)

80(±10)

45(±5)

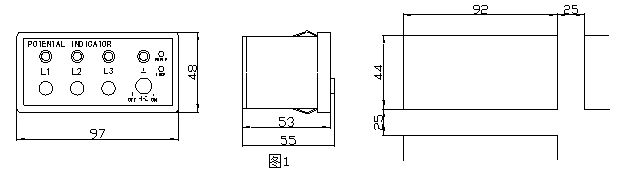

外形及安裝孔加工尺寸圖



xinyuan

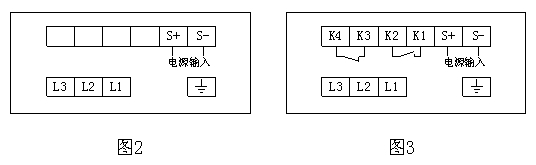

背視連接圖



xinyuan
